新能源车辆的动力系统由电驱/电控、高压配电、电池、充电/直流-直流转换等单元等组成
。

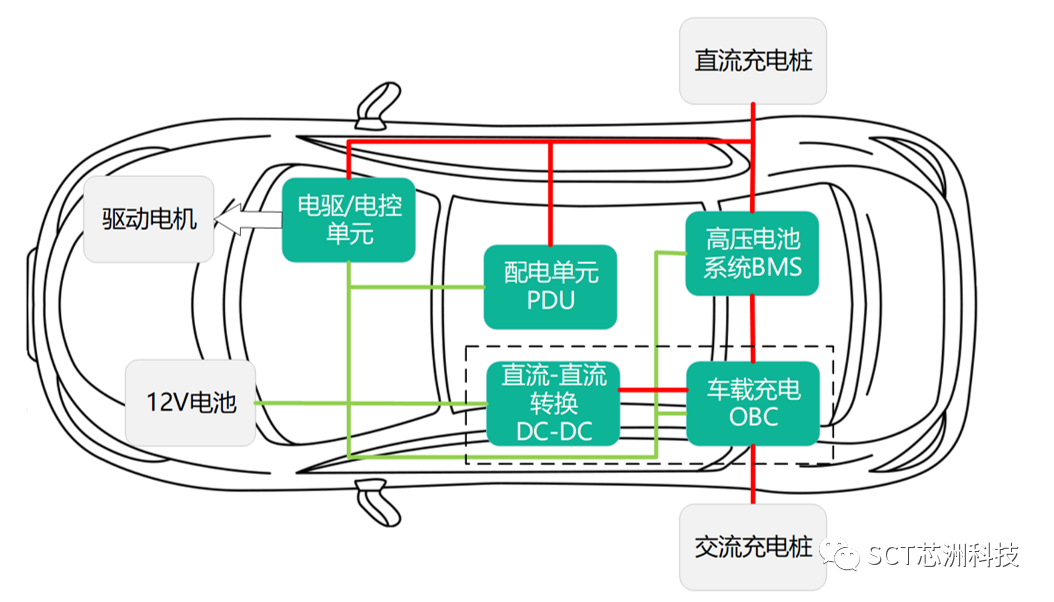

一、车载动力系统单元拆解



1-1 电驱/电控单元

监测电池和电动机的状态， 如依据加速踏板控制电机输出电磁力，给电机供电并对其进行精细控制和调整以达到最佳效果
。



1-2 高压配电单元

高压配电单元通过母排及线束将高压元器件电连接，为新能源汽车高压系统提供充放电控制、高压部件上电控制、电路过载短路；ぁ⒏哐共裳⒌脱箍刂频裙δ艿，；ず图嗫馗哐瓜低车脑诵
。



1-3 电池单元

电池储存车辆需要的电能
。电池通常采用锂离子电池或磷酸锂铁电池
。电池分为高压和低压两种类型，高压电池主要负责给电动机供电，低压电池用于车辆其他系统的电力需要
。一般来说，电池的续航里程是评估电动车性能和使用体验的关键指标之一
。



1-4 充电(OBC)/直流-直流转换单元

通常将充电和直流-直流转换功能集成一体
。充电将交流电转化为直流电，将电能存储到电池中
。直流-直流转换器将电池中的能量转换成系统可用的低压电源
。

在这几大类应用系统中，由于控制系统通常在低压侧(12V/24V)，而功率器件通常在高压侧（400V/800V）
。从系统安全的角度考虑，需要有一套安全可靠的隔离电源方案，给系统的低压和高压侧分别供电
。



二、痛点分析



2-1 EMI问题

传统方案推出较早，采用固定频率方式，开关频率的噪声问题通常比较难解决，需要花较多的时间对EMI滤波器件进行设计，同时需要较大的EMI滤波器，增加系统成本
。



2-2 输入电压范围问题

在很多客户应用中，需要支持12V/24V的电池输入，但传统方案需要采用不同的线路设计
。



2-3 过流；すδ

传统方案中，过流；こ２捎煤懔髂Ｊ降谋；し绞
。而工程师在系统设计时，为了提高系统抗干扰能力，通；嵘杓撇捎靡桓鼋洗蟮墓鞅；さ
。当线路长时间在过流点工作时，随着磁性元件的温升，饱和电流点的下降，可能会导致变压器/电感饱和，从而引起线路损坏
。



2-4 启动电流问题

多电源工作时，启动时的冲击电流过大，导致系统在低电池电压时，不能正常启动
。

必发集团科技最新推出的SCT81620Q（MSOP-8）、SCT81621Q（MSOP-10）升压/升降压/反激控制器方案可完美解决以上应用痛点问题，为客户带来最佳的动力系统辅助源解决方案
。



三、系统级供电解决方案

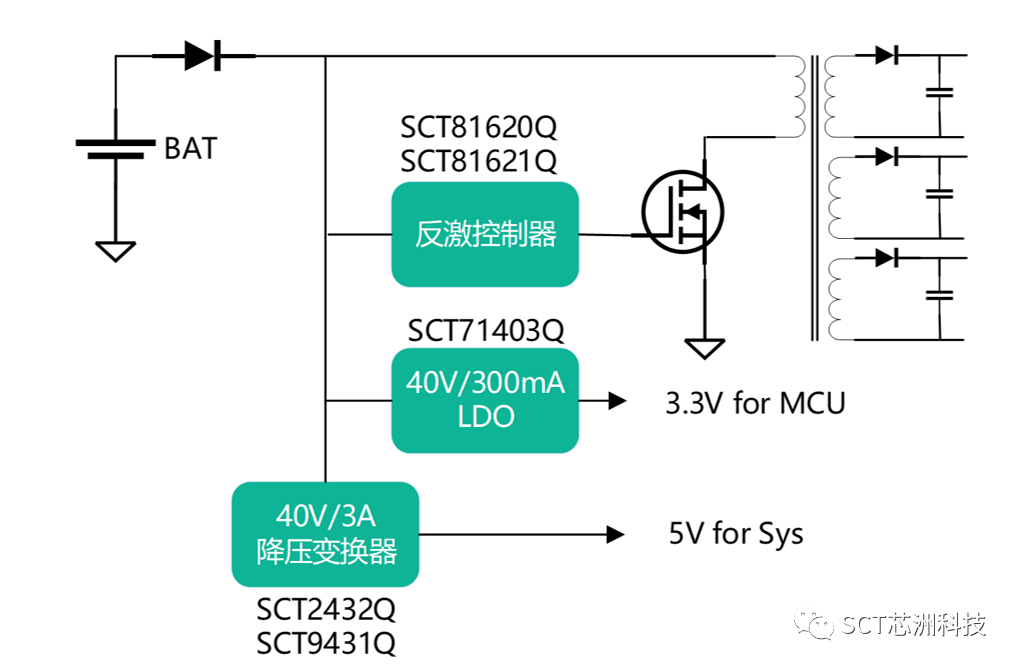

方案1-反激式辅助源解决方案

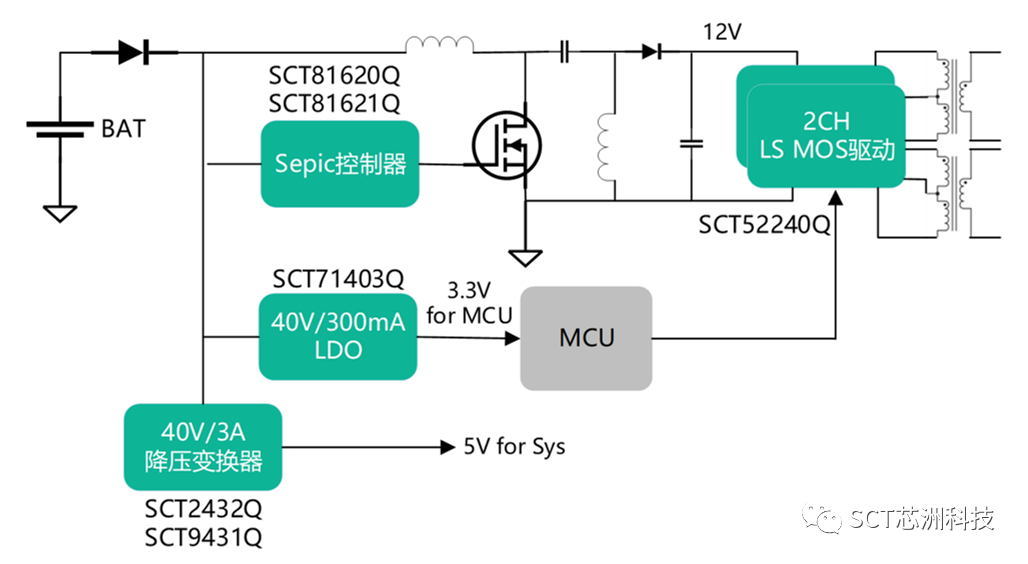

方案2-高性能Sepic辅助源解决方案





SCT81620Q/SCT81621Q解决方案拥有以下优点：



3-1 具有抖频功能

与传统方案可以P2P替换，在不改动外围PCB设计的基础上，快速提升系统EMI性能，并可降低系统EMI滤波器体积，减少系统成本
。



3-2 宽电压范围

支持最高电压65V，可以一套线路设计满足12V/24V车载电池应用需求
。



3-3 打嗝模式

采用打嗝模式的；すδ，有效降低过流时系统功耗，防止磁性元件出现饱和
。



3-4 启动冲击电流低

SCT81620Q的启动时间为22ms，与传统方案相比，启动冲击电流仅是传统方案的20%
。



申请样品

SCT81620Q/SCT81621Q即将量产，如有需求可以提供样片测试，申请样片或订购可联系销售
。



○ AEC-Q100认证

○ 宽输入电压范围: 2.92V-60V (65Vmax)

○ 超低关断电流：3.7uA

○ 低静态工作电流: 450uA

○  反馈电压精度：1.26±1.5%

○ 可调开关频率：100KHz - 2.2MHz

○  集成抖频功能

○  内部集成 22ms 缓启动时间

○  丰富的；すδ埽

      -   打嗝模式过流；

      -   输出过压；，输入欠压；

      -   过温；

○  MSOP-8(SCT81620Q)

     MSOP-10(SCT81621Q)
