无线充电发射端 PMIC
下载datasheet
加入购物车
收藏
- 产品介绍
- 技术资料
- 参数对比
产品特征
特性：
?输入电压范围（VIN）：2.8V-20V
?输入电压范围（PVIN）：1V-18V
?最高 15 W功率传输
?集成全桥功率级，功率 MOSFET 导通电阻（Rdson）为 9mΩ
?集成 5V-100mA 低压差稳压器（LDO）
?针对电磁干扰（EMI）降低进行优化
?内置 3.3V-100mA 低压差稳压器（LDO）
?低静态电流模式（Low IQ mode）下静态电流极低，IQ＜15 uA
?集成无损输入电流传感器，精度 ±2%，用于异物检测（FOD）与电流解调
?集成电压与电流解调功能
?集成品质因数（Q factor）检测功能
?兼容 3.3V 与 5V 脉宽调制（PWM）信号逻辑
?输入欠压锁定（；ぃ
?过流；
?过温；
?FC-QFN-19L（3mm*3.5mm ）封装
描述：
?输入电压范围（VIN）：2.8V-20V
?输入电压范围（PVIN）：1V-18V
?最高 15 W功率传输
?集成全桥功率级，功率 MOSFET 导通电阻（Rdson）为 9mΩ
?集成 5V-100mA 低压差稳压器（LDO）
?针对电磁干扰（EMI）降低进行优化
?内置 3.3V-100mA 低压差稳压器（LDO）
?低静态电流模式（Low IQ mode）下静态电流极低，IQ＜15 uA
?集成无损输入电流传感器，精度 ±2%，用于异物检测（FOD）与电流解调
?集成电压与电流解调功能
?集成品质因数（Q factor）检测功能
?兼容 3.3V 与 5V 脉宽调制（PWM）信号逻辑
?输入欠压锁定（；ぃ
?过流；
?过温；
?FC-QFN-19L（3mm*3.5mm ）封装
描述：

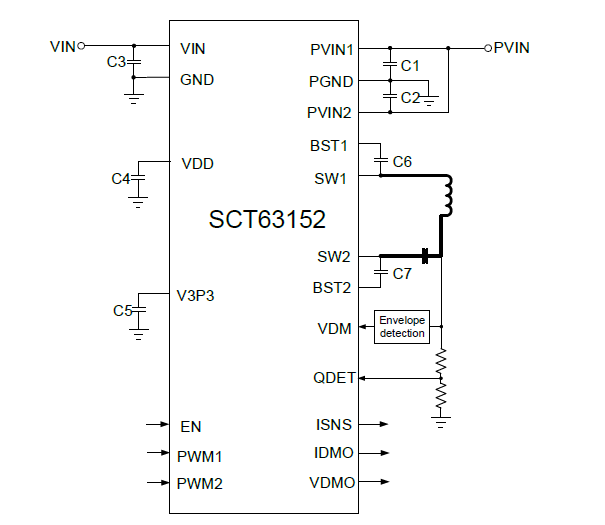

SCT63152 是一款高度集成的电源管理集成电路（PMIC），可助力符合无线充电联盟（WPC）规范的无线供电发射器系统实现高性能、高效率与高性价比，支持最高 15W功率传输，可与无线专用控制器或基于通用微控制器（MCU）的发射器控制器配合使用。
该器件集成了 4 个 MOSFET 全桥功率级、栅极驱动器、5V LDO、3.3V LDO、通信解调器、品质因数（Q-factor）检测电路及输入电流传感器，兼顾系统效率与易用性。
其专有栅极驱动方案对电磁干扰（EMI）抑制性能进行了优化，可节省系统成本并简化设计；专有无损电流检测电路（精度 ±2%）能监测全桥输入电流，为异物检测（FOD）与电流解调提供支持。内置的 5V 和 3.3V LDO可向发射器控制器及外部电路提供供电。低静态电流（Low IQ）模式具备极低的静态电流，能降低品质因数（Q-factor）检测过程中的功耗。
SCT63152 具备输入欠压锁定（UVLO）、过流；ぁ⒍搪繁；ぜ肮卤；すδ。

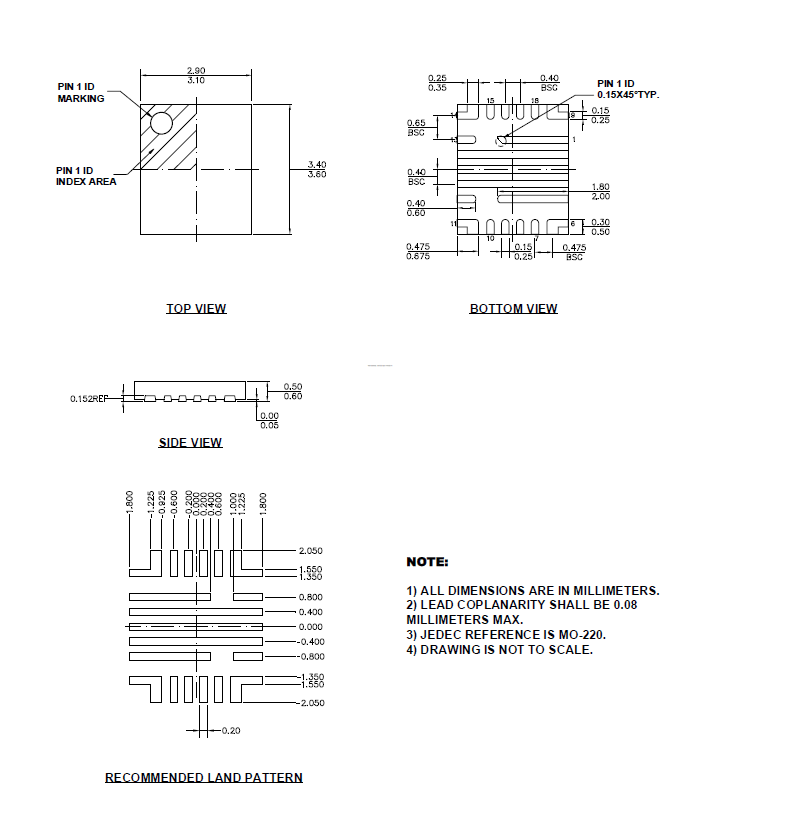

SCT63152 采用FC-QFN-19L（3mm*3.5mm ）封装。
应用：
- 适用于移动设备、平板电脑及可穿戴设备的15W系统WPC合规无线充电器
- 用于消费电子、工业设备及医疗设备的通用型无线功率发射器
- 专有协议的无线充电器与发射器
技术资料
| 标题 | 时间 | 下载 |
|---|---|---|
| SCT63152 Datasheet Rev 1.0 | 2026-02-11 |
 下载
|
