• 通过汽车应用认证
• 符合 AEC-Q100 标准，具体结果如下：
  • 器件温度等级 1：环境工作温度范围 -40°C 至 125°C
• 宽输入电压范围：3.5V - 19V
• 三个高效降压转换器：
  • HV Buck1：Vout1 = 2.7V - 5V，步进 100mV，最大连续输出电流 2A
  • LV Buck2/3：Vout2/3 = 0.6V - 2.15V，步进 50mV，最大连续输出电流 2A
• 一个低压差线性稳压器：
  • LDO4：Vout4 = 1.6V - 3.5V，步进 50mV，最大连续输出电流 300mA
  • 高 PSRR：60dB@10kHz，60dB@100kHz，40dB@1MHz
  • 低噪声：100Hz 至 100kHz 范围内总积分噪声为 30μV rms
• ±2% 输出电压精度
• 2.2MHz 固定开关频率
• 集成频率抖动功能，用于 EMI 抑制
• 可选的轻载工作模式：FCCM / PSM
• 可编程电源时序控制
• 可选 RESETB 输出类型：开漏 / 推挽
• 两个 GPIO，用于灵活的系统管理
• 集成；すδ埽
• 输出过压 / 欠压；
  • 过流；
  • 输入欠压锁定
  • 输入过压；
  • 热关断；ぃ175°C
• QA 与简单看门狗
• 高达 1MHz 的 I²C 接口，可选配数据包错误检查功能

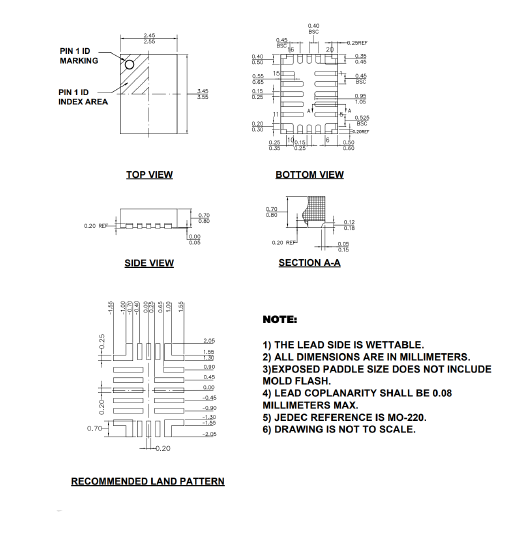

• 封装形式：QFN-20L（2.5mm × 3.5mm），支持可润湿侧翼

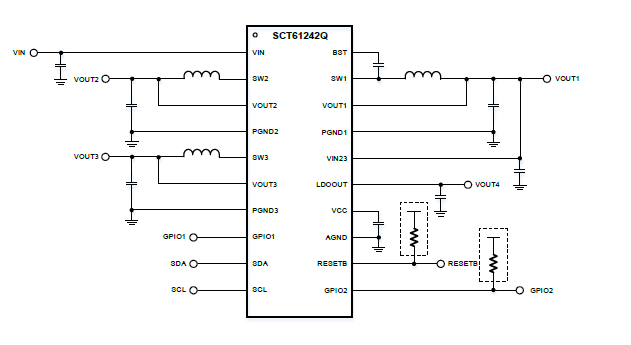

SCT61242Q 是一款专为车载摄像头系统优化设计的高集成度电源管理芯片。它集成了三个高效同步降压转换器（HV Buck1、LV Buck2 和 LV Buck3）以及一个高 PSRR、低噪声 LDO（LDO4），所有输出均支持过压/欠压监控与灵活的电源时序控制。

Buck1 输入电压范围为 3.5V 至 19V，适用于同轴电缆供电应用。Buck2 与 Buck3 规格相同，由 Buck1 的输出供电。三个降压转换器均可在轻载条件下选择 FCCM 或 PSM 工作模式，开关频率为 2.2MHz，并可选配频率扩频功能以抑制 EMI。LDO4 是一款高 PSRR、低噪声 LDO，专为模拟电源轨设计，最大连续输出电流达 300mA。所有输出电压均为预编程设定，无需外部反馈分压电阻，有效精简系统方案。

SCT61242Q 配备两个可配置 GPIO 引脚，支持灵活的系统管理。例如，GPIO1 可配置为外部电压监控输入，GPIO2 可配置为外部稳压器使能输出，用于监测和控制外部电源轨。

SCT61242Q 集成多种；すδ，包括输入欠压；ぁ⑹淙牍贡；ぁ⑹涑龉/欠压；ぁ⒐鞅；ひ约 175°C 热关断；。

该器件采用 2.5mm × 3.5mm QFN-20L 封装，支持可润湿侧翼工艺。


应用：

• 紧凑型摄像头？
• 座舱监控系统
