特性：

?宽输入电压范围：2.9V-7V
?输出电压范围：0.6V-2V
?连续输出电流：12A
?集成高压侧 / 低压侧（HS/LS）功率 MOSFET，导通电阻（Rdson）分别为 15mΩ/5mΩ
?固定软启动时间：1ms
?可选开关频率：400kHz、800kHz 和 1.2MHz
?可选工作模式：脉冲频率调制（PFM）、超声波模式（USM）和强制连续导通模式（FCCM）
?电流限制：14A
?逐周期电流限制
?输出过压；
?过温；

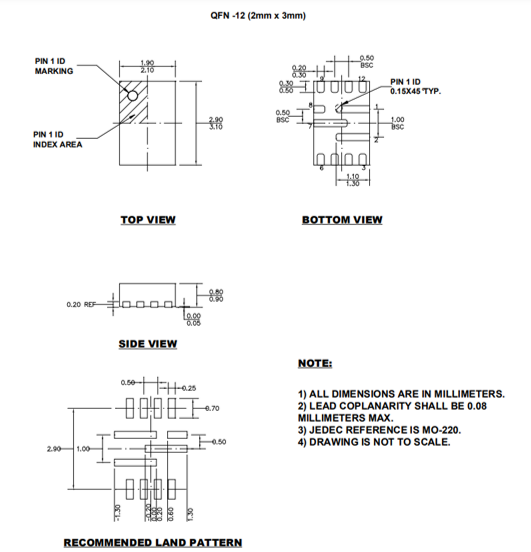

?封装形式： QFN- 12 (2mmx3mm)


描述：

SCT21C0 是一款高效率同步降压型DCDC转换器，输入电压范围为 2.9V-7V，输出电压可调节至低至 0.6V
。该器件采用 2mm×3mm 的小型 QFN 封装，可提供 12A 的连续输出电流
。器件内部完全集成了高压侧和低压侧功率 MOSFET，导通电阻分别为 15mΩ 和 5mΩ，以最大限度降低导通损耗
。
SCT21C0 采用恒定导通时间（COT）控制方式，可实现快速瞬态响应和简便的环路稳定
？厥敝悠德士纱 400kHz、800kHz 和 1.2MHz 中选择，以便优化滤波器尺寸和输出电压纹波
。
该器件具备固定 1ms 的软启动功能，可防止输出电压斜坡上升启动期间出现浪涌电流
。漏极开路输出的电源正常（Power Good）信号可指示输出电压处于稳定调节范围内
。
SCT21C0 设有模式（MODE）引脚，可选择以下工作模式：脉冲频率调制（PFM）模式，以实现轻载节能；超声波模式（USM），以在轻载或空载条件下保持开关频率高于可听频率范围；强制连续导通模式（FCCM），以实现较小的输出纹波
。
器件具备全面的；すδ，包括过流；ぁ⑶费贡；ず凸裙囟
。
该转换器所需外部元器件数量极少，采用 QFN- 12 (2mmx3mm) 封装
。


应用：

?汽车信息娱乐系统
?固态驱动器
?便携式仪器
?工业电源
?电池供电设备
